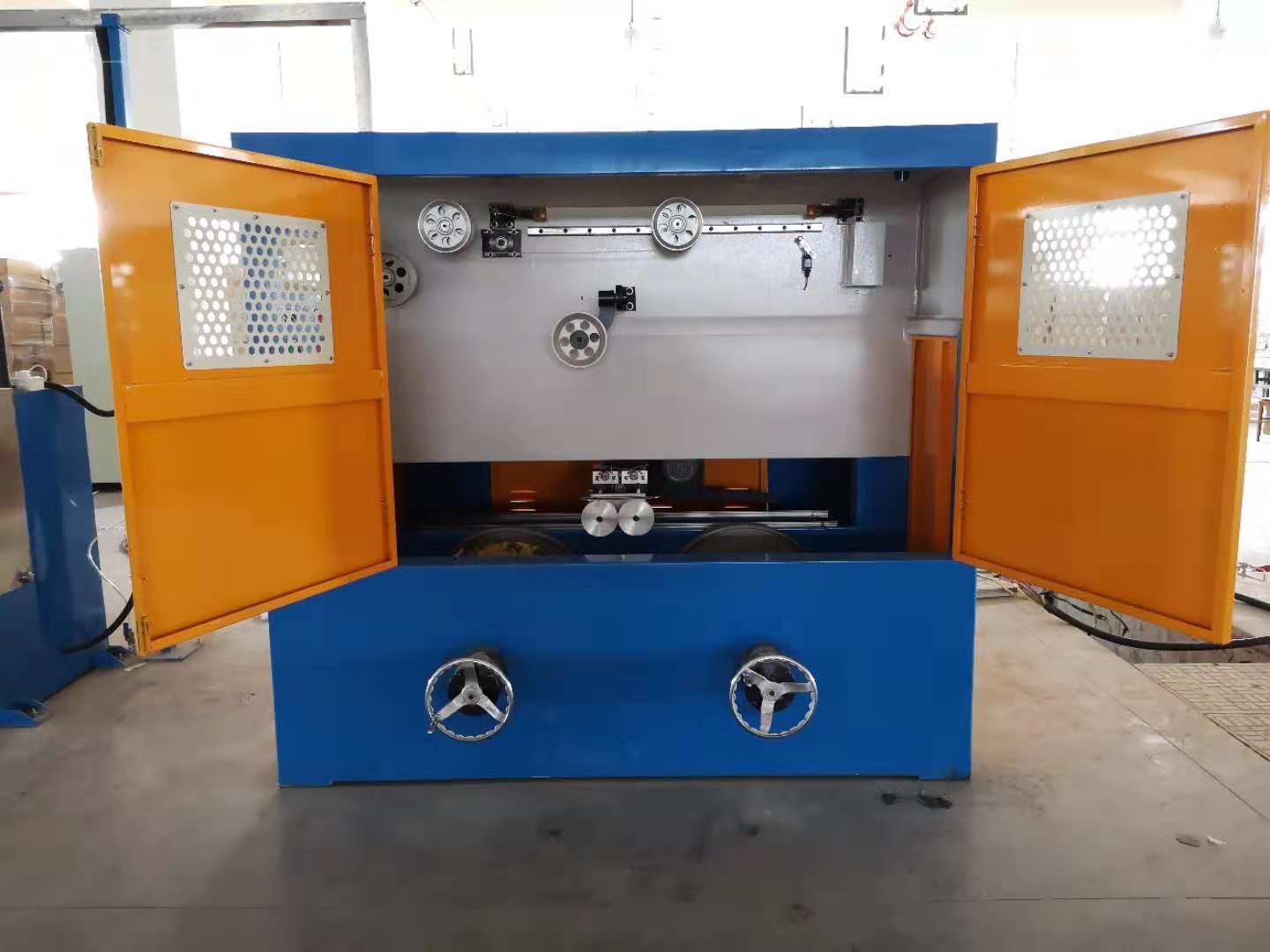

自動換盤收線機主要有電氣控制系統、收線機機架、上盤機構、出盤機構、送盤機構、工字輪（盤）頂緊退出機構、排線機構、熔斷退火裝置等幾大部分組成。該機工作時，送盤機構將空盤推到上盤機構的限位處，上盤機構將空盤送到料盤頂松位置，料盤頂緊，收線機低速運行并帶動排線機構一起排線，鋼絲固定在盤上后，加速運行待線盤收滿后，退火裝置將鋼絲夾住退火后，熔斷裝置將鋼絲剪斷，料盤松開后通過出盤機構將滿盤推出。
該控制系統選用西門子200 smart PLC為核心控制器，smart700IE觸摸屏為人機界面，給出系統控制框圖和控制程序流程圖，設計出硬件電路和軟件程序。系統通過用戶在觸摸屏界面設定速度、長度、收線張力系數等參數，并由PLC讀取該參數，經過計算設定收線運行速度。該系統在LT21-360翻轉式水箱拉絲機組上得到應用，在工藝允許條件下完成鋼絲拉拔和收線，其進線直徑2.8 mm，出線直徑0.7 mm，主機電機功率37 kW，采用SG300型的臥式工字輪進行收線，盤重為40 kg,，換盤時間約為25 s，穩定運行速度為8 m/s，達到控制要求。
自動換盤機控制系統通過2種工作方式進行控制，保證系統的可靠運行，滿足了自動換盤的控制功能和使用要求，同時，在軟件設計過程中，充分考慮了邏輯動作的可靠性，機構到位與否在硬件電路上互鎖，程序設計上進行了冗余設計，具有可靠的保證措施，使整個控制系統穩定運行。
